Assainissement individuel



Notre assainissement individuel : fosse toutes eaux 3 m³ avec préfiltre et filtre à sable vertical drainé de 25 m² (voir fiche explicative).

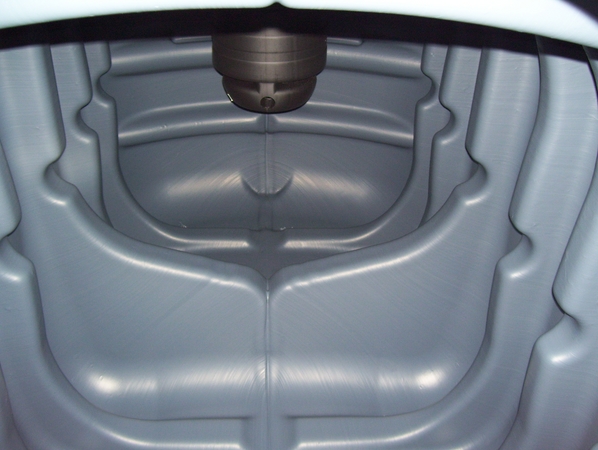

La fosse toute eaux (fosse rectangulaire 3000l Plastepur à Nervures de Sotralentz): on voit bien les 2 compartiment, et le préfiltre (par lequel passent les eaux juste avant de partir vers le filtre à sable) dans lequel se trouve cet espèce de sac à patates rempli de petites ailettes plastiques :









Le filtre à sable vertical drainé (acheté en kit Sotralentz : un travail très difficil étant donné la chaleur : 37 ° ce jour là, alors dans le trou avec la bâche noire !!!

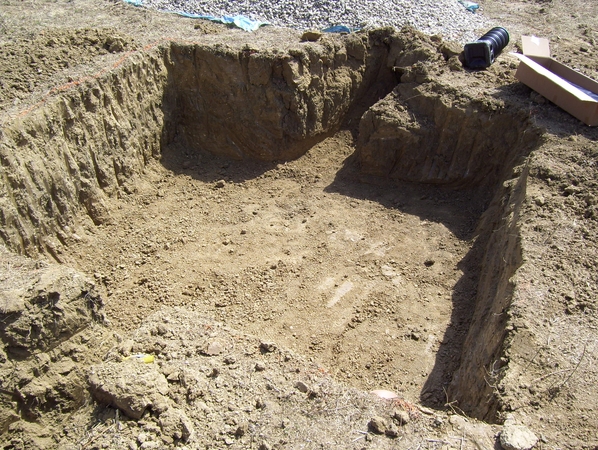

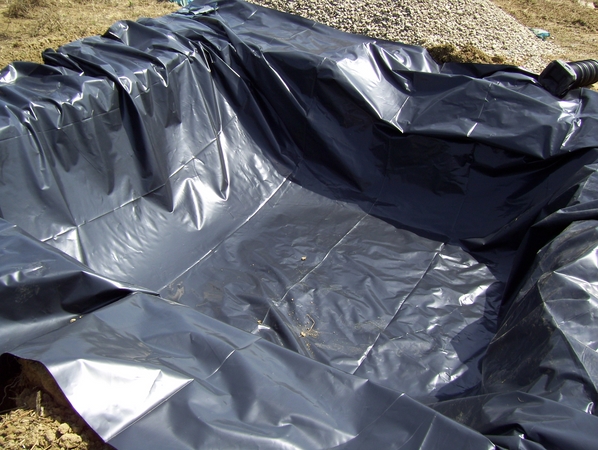

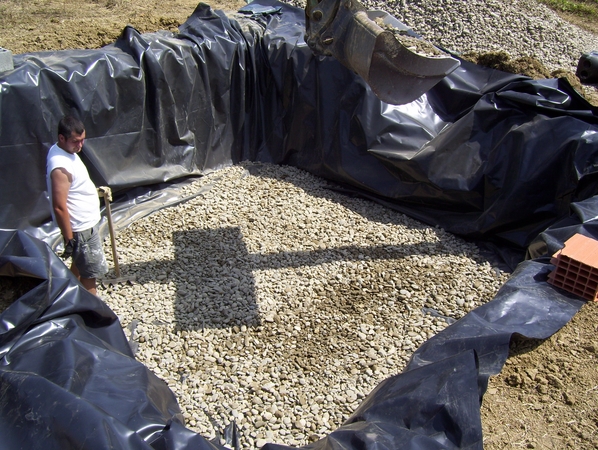

    le trou de 25m² x 1.3m de profondeur                        la bâche étanche                  le mise en place du lit de gravier 20/40 lavé

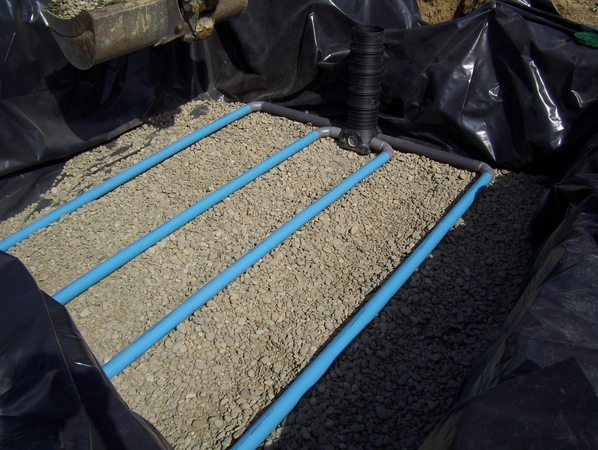

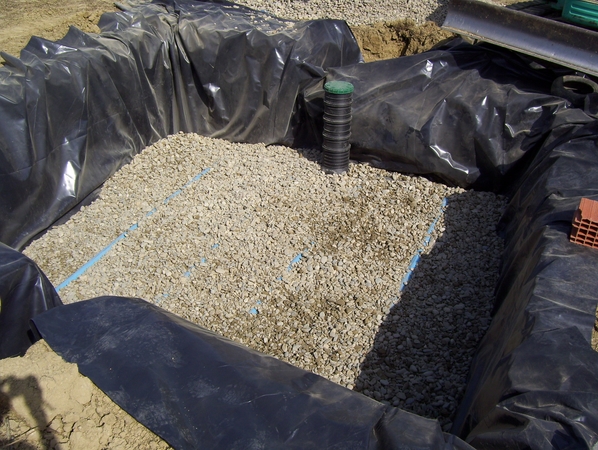

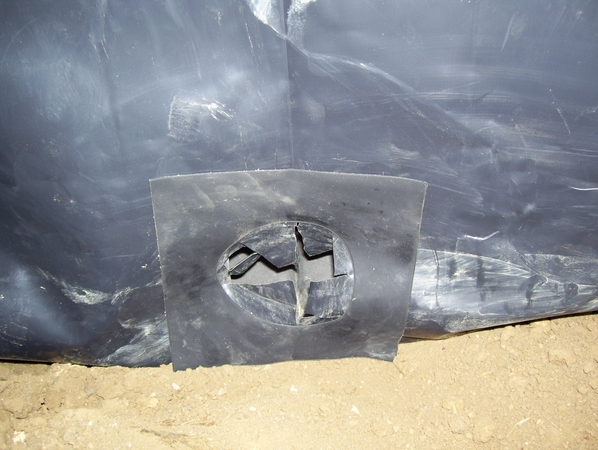

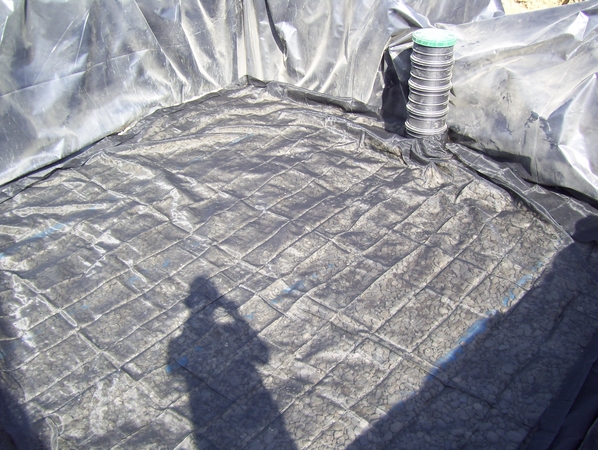

la collerette étanche à la sortie du regard de collecte                les drains de collecte recouvert par quelques graviers

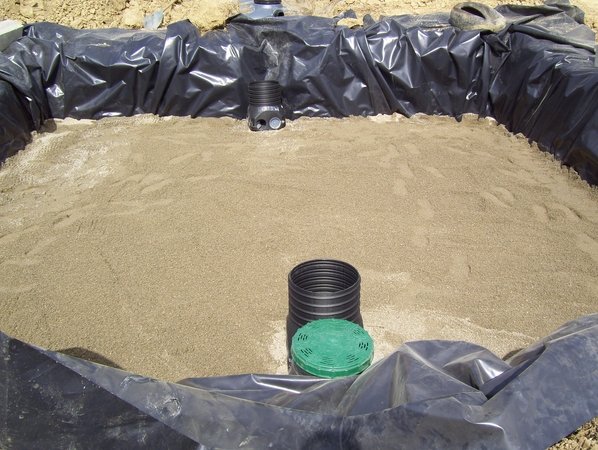

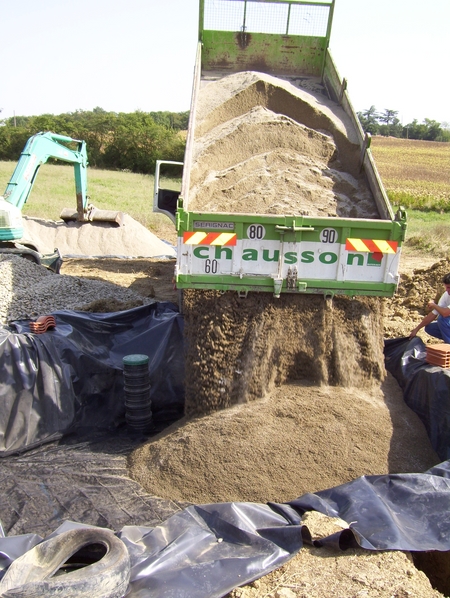

la grille de filtration est recouverte par 80 cm de sable

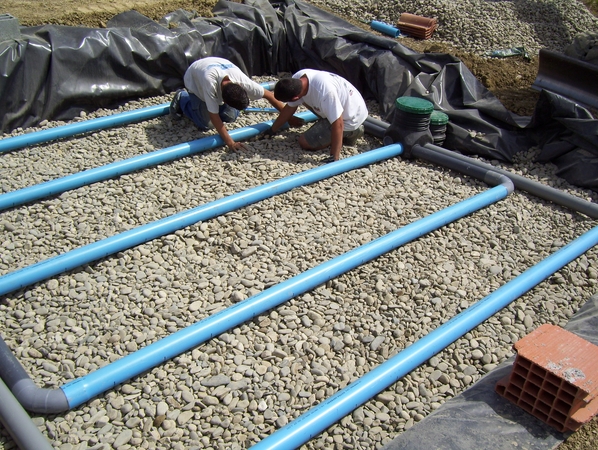

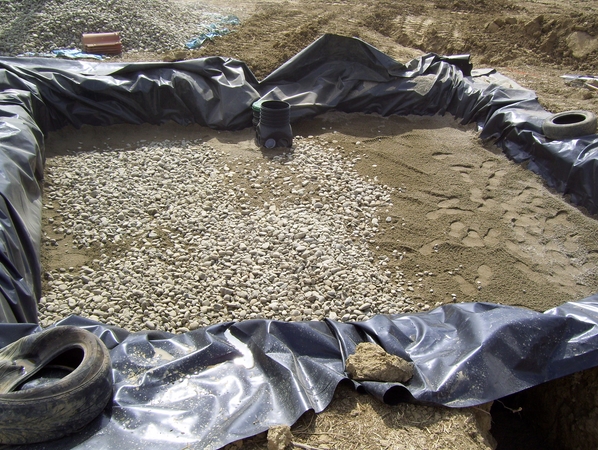

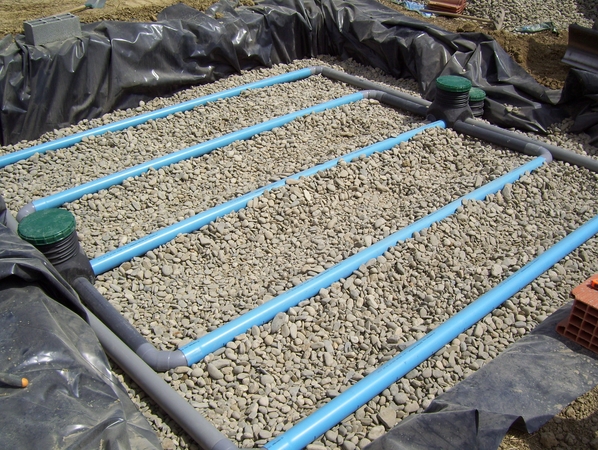

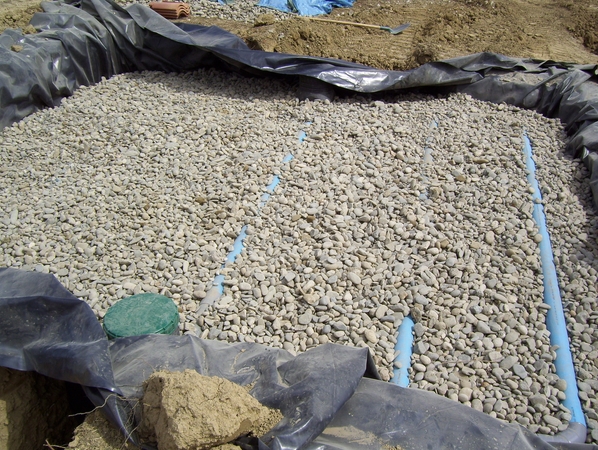

on remet un lit de graviers 20/40 sur lequel on place les drains et les regards de répartition et de bouclage

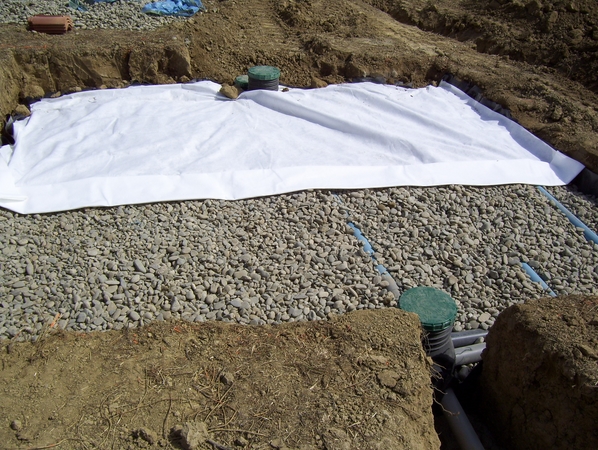

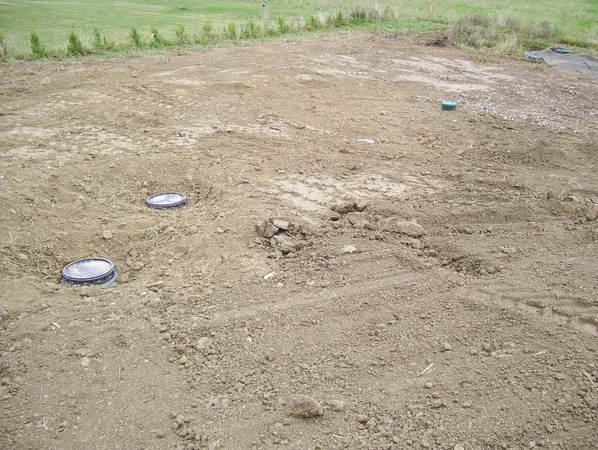

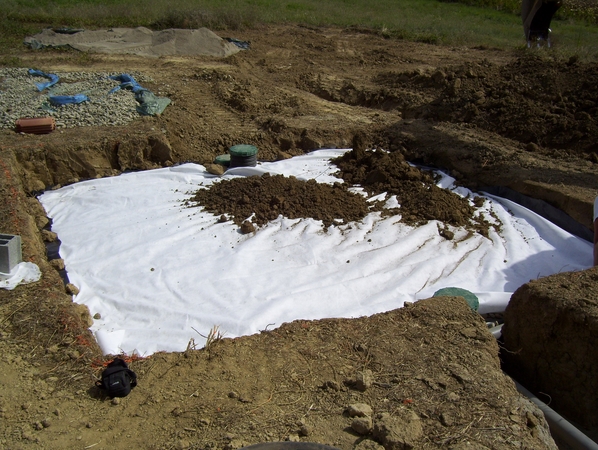

on remet un lit de cailloux sur les drains, puis un géotextile et on recouvre de terre végétale

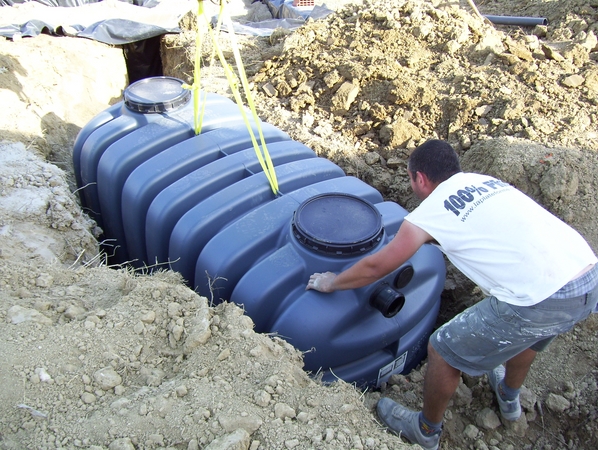

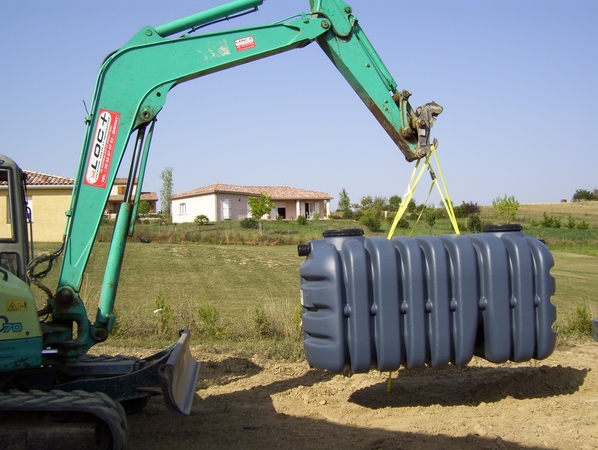

La mise en place de la fosse toutes eaux :

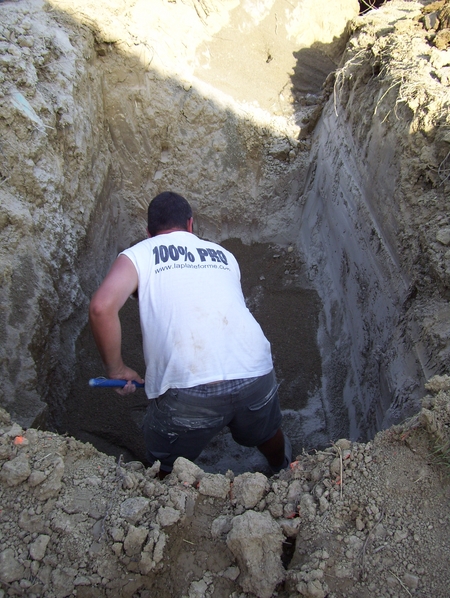

on égalise le fond du trou, on y met un mélange de sable et de ciment, et on y place la fosse, on la stabilise bien, puis on replit la fosse d'eau, mais au fur et à mesure, on comble les côté de la fosse avec du sable.

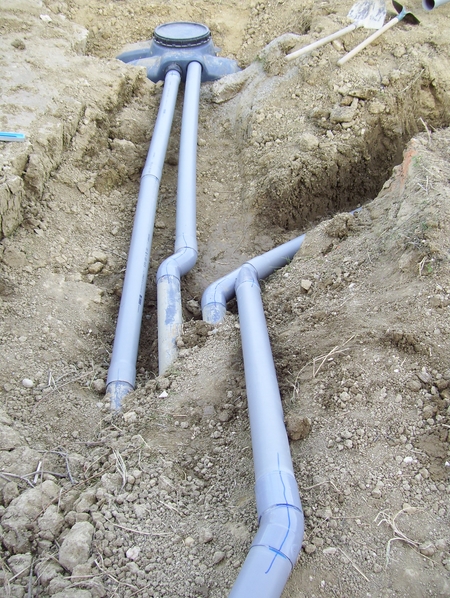

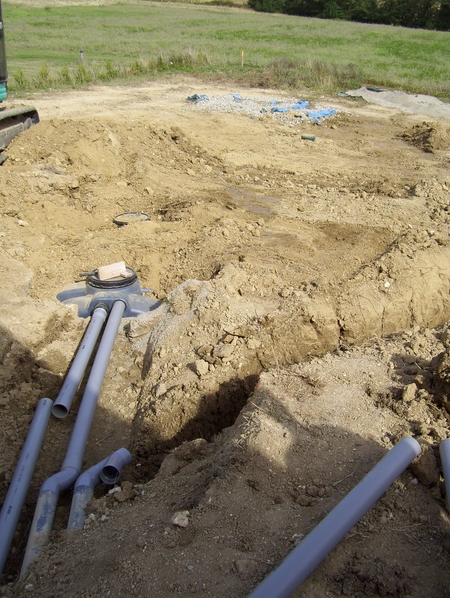

Le chantier... avec les départs de la maison, de gauche à droite :

- eaux usées

- ventilation de la fosse (qui remonte en toiture)

- eaux pluviales, qui rejoignent les eaux usées traitées après le filtre à sable

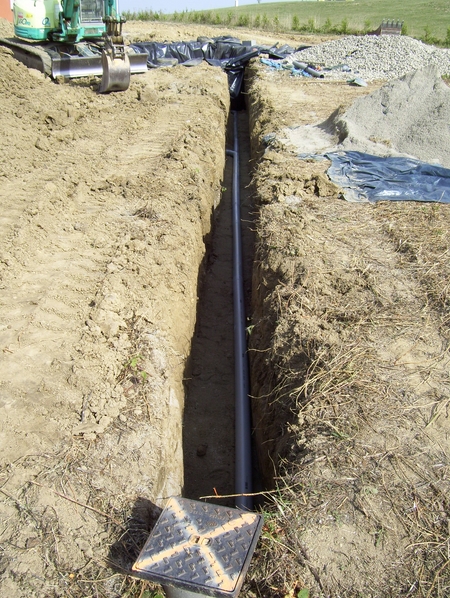

Nous nous raccordons sur une canalisations qui se déverse dans une petite marre 200m plus loin, puis nous remettons le terrain en état.

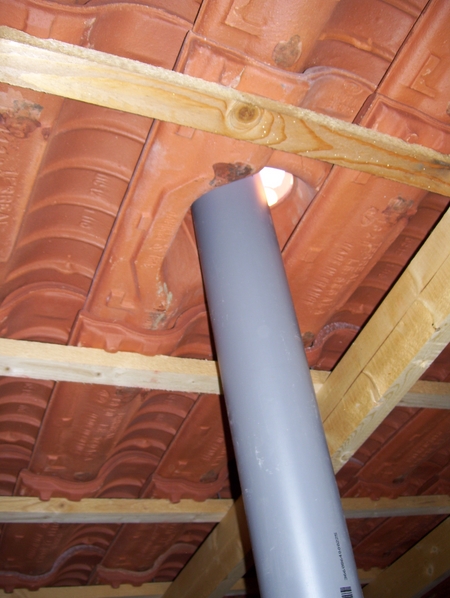

2 ventilations remontent en toiture avec des tuiles à douille :

- ventilation de fosse, qui est raccordée directement à l'entrée de la fosse

- ventilation primaire : au début du réseau d'évacuation, on fait une petite "dérivation" qui remonte en toiture pour faire prise d'air et que les siphons restent plein quand on tire la chasse par exemple

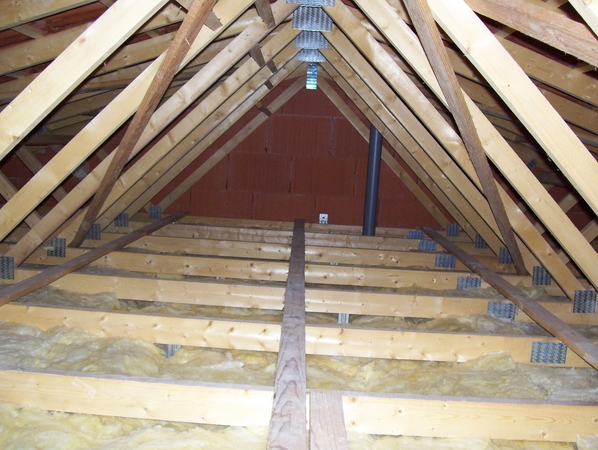

Nous avons fait passer ces ventilations dans la maison, dans des coffrages.
