Nous avons choisit un plancher chauffant à eau, de marque REHAU. Les tubes sont en diamètre 16.

Le réseau de tuyaux est fixé sur l'isolant à l'aide d'agrafes.

Nous aurons 2 collecteurs qui répartirons 10 circuits pour un total de 800 ML de tuyaux...



Collecteur

Alimentation

diamètre

Débit total l/h

Puissance total W

P. de chauffage maxi plancher mm CE

1

32

832

6936

1899

2

25

595

4675

1689









Pour les chambres le pas de pose (distance entre 2 tuyaux) est de 15cm, il est de 10 pour la salle de bain, et de 20cm pour toutes les autres pièces.

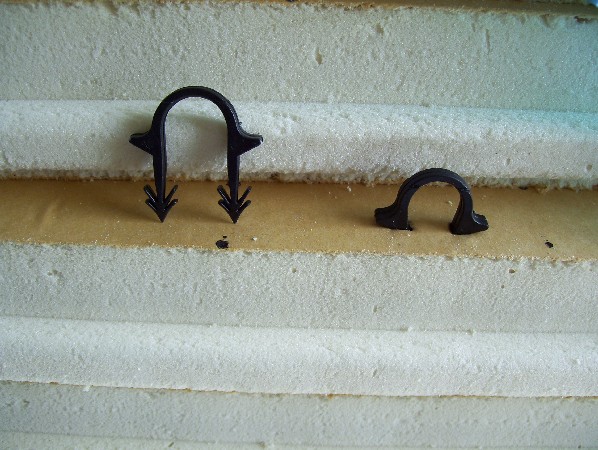

les agrafes

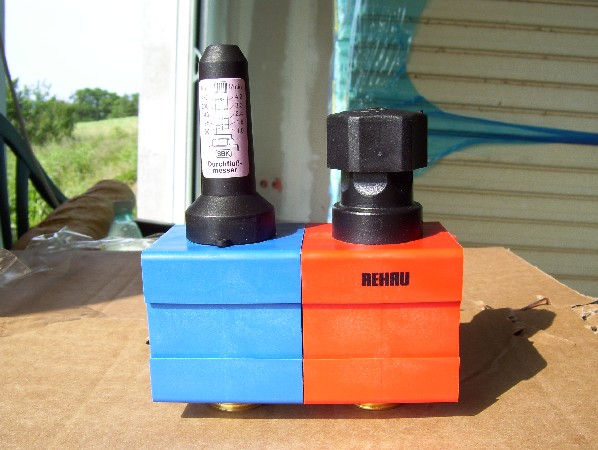

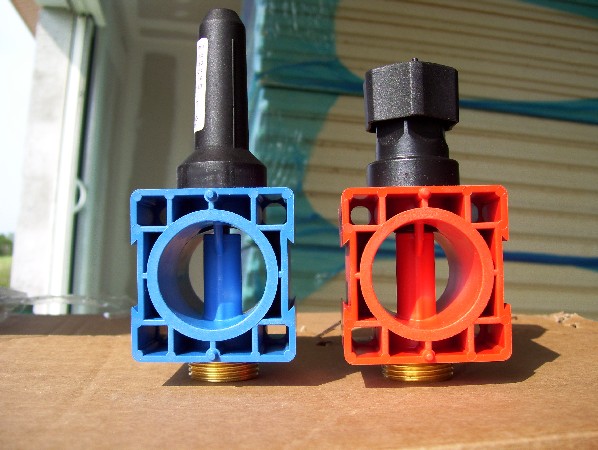

les nourrices à assembler pour les départs et retour des boucles de plancher chauffant

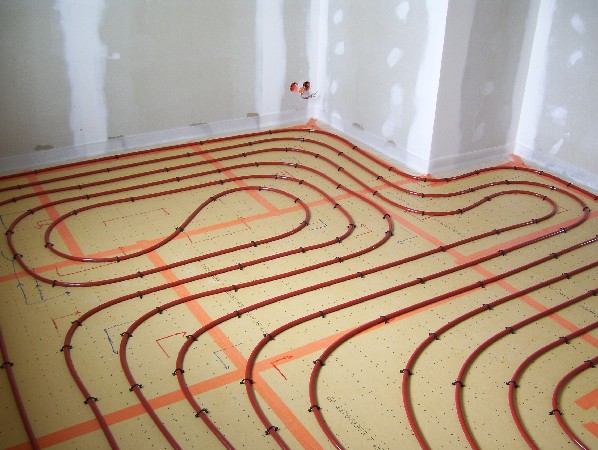

La pose des circuits, environs 1h / circuit :

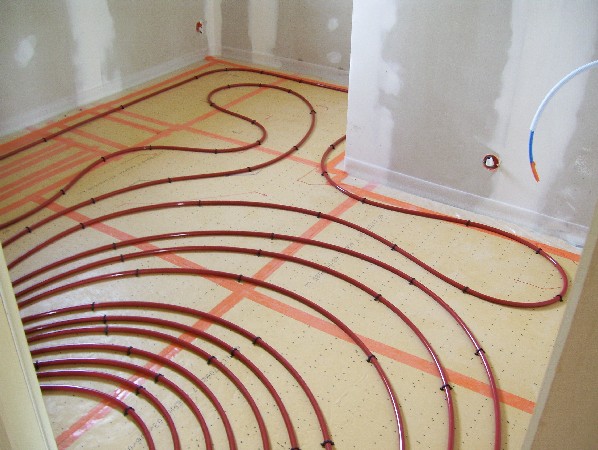

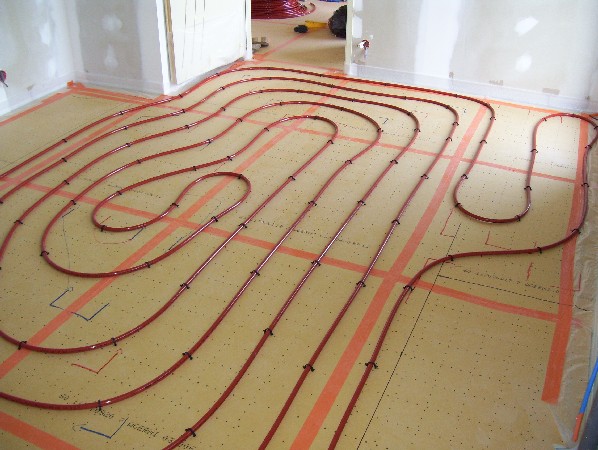

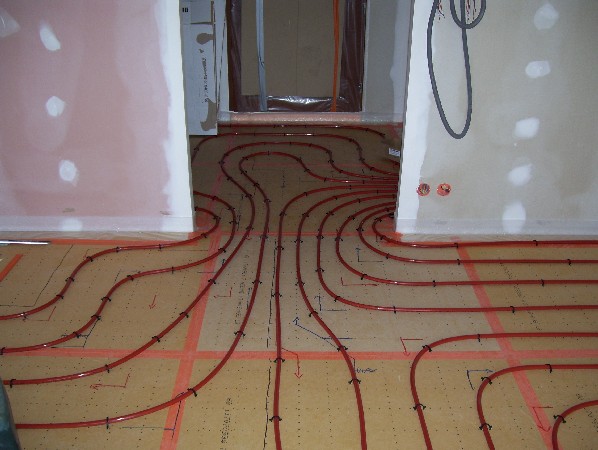

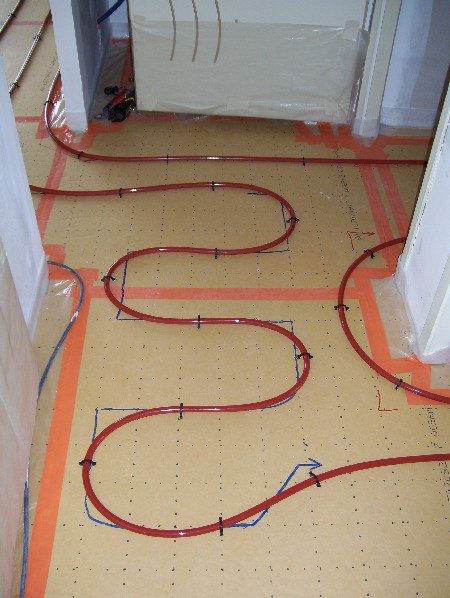

le couloir et les 2 WC

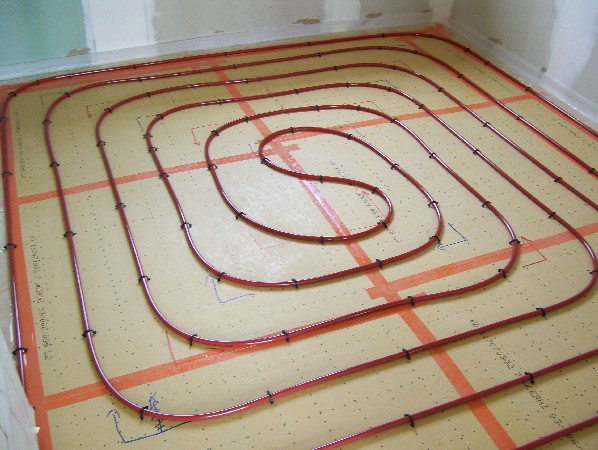

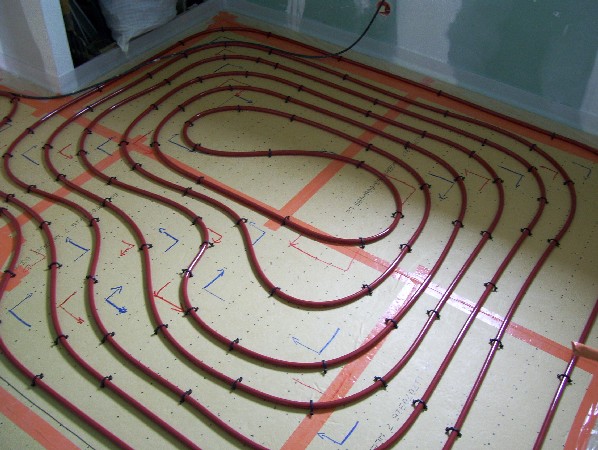

Cuisine, salle de bain, bureau

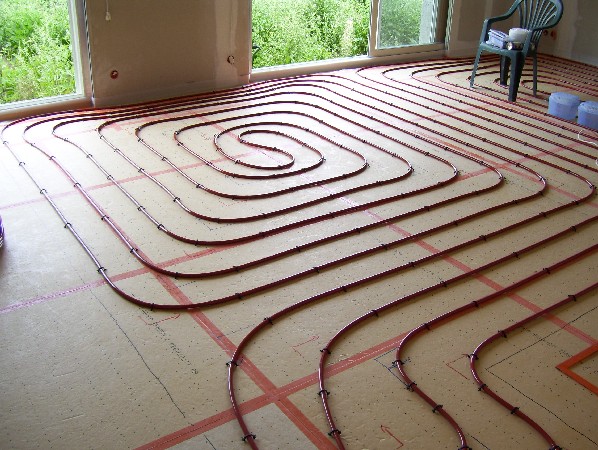

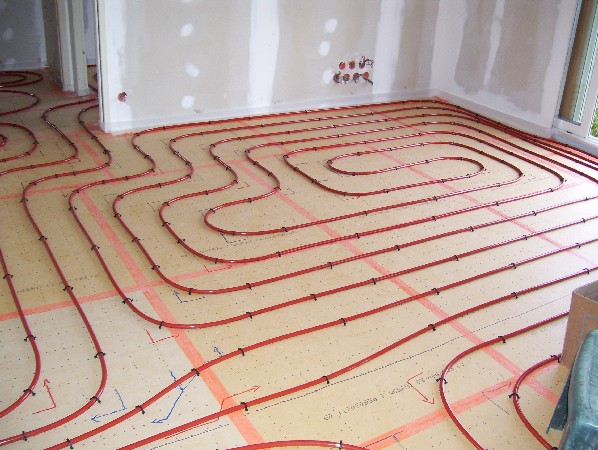

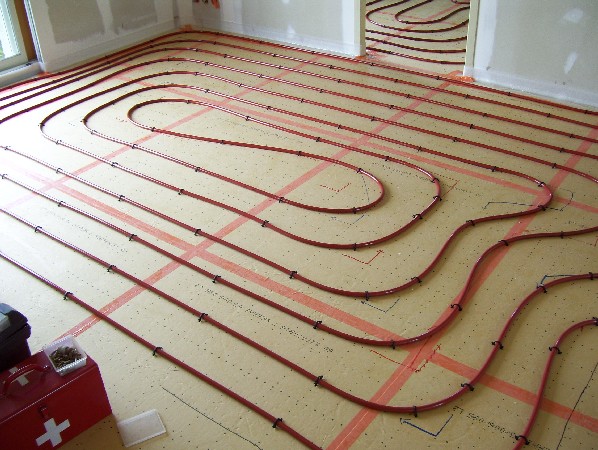

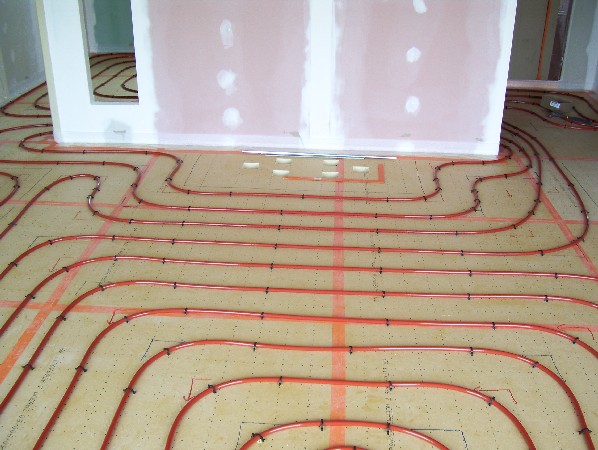

les 3 circuits du salon / salle à manger







pas de tuyaux sous le poêle à bois                                l'entrée

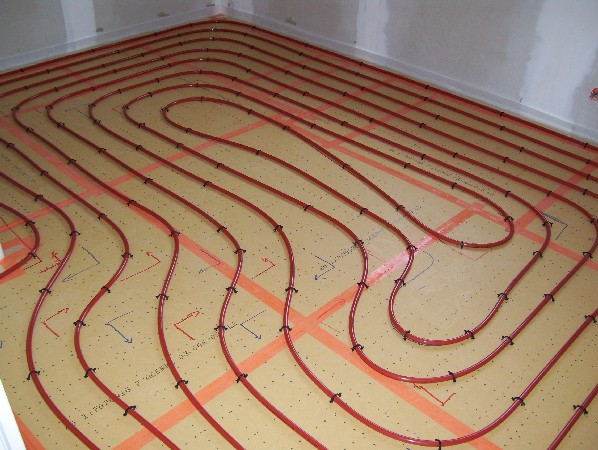

les 3 chambres





le cellier avec les nourrices de 6 départs                          la deuxième nourrice avec les 4 autres départs



La mise sous pression s'effectue avant que la chape soit coulée, au cas où il y aurait une fuite. Nous avons fait un test de pression pendant 24h sous 6 bars.

Normalement, il faut une pompe d'épreuve pour faire ce genre de test, car la pression du réseau d'eau qui arrive au compteur est insuffisante, mais chez nous, nous avons au moins 8 bars, donc pas besoin de cet appareil.

Nous branchons    - un tuyaux d'arrosage relié au compteur d'eau à l'extérieur sur les nourrices de départ

                             - un tuyaux d'arrosage qui évacue l'eau des nourrices de retour

Quand les tuyaux sont pleins, on ferme la vanne de retour, on continue à remplir en vérifiant la pression sur le manomètre, puis on ferme la vanne d'arrivée d'eau quand on est à 6 bars.

L'air piégé dans le réseau s'échappe par les points hauts, c'est à dire les purgeurs automatiques situés au dessus de chaque vanne.







Juste avant que la chape soit coulée, on fait diminuer la pression à 1.5 bars en branchant un tuyau d'arrosage sur le retour, puis on ouvre la vanne pour libérer la pression voulu, puis on referme la vanne et on enlève le tuyau d'arrosage.

Certains disent qu'il faut 10 bars, d'autres 1 bar, mais le tout c'est qu'il n'y ait pas d'air dans les tuyaux pour ne pas qu'ils s'écrasent.
